در صنایع سنگین، کارخانجات تولیدی، پالایشگاه‌ها، نیروگاه‌ها و همچنین سیستم‌های تهویه مطبوع مرکزی ساختمان‌های بزرگ، تولید حرارت مازاد یک امر اجتناب‌ناپذیر است. مدیریت و دفع این حرارت برای حفظ بازدهی تجهیزات، جلوگیری از استهلاک قطعات و تداوم خطوط تولید، نیازمند تجهیزات برودتی قدرتمند و قابل اعتماد است. در قلب این فرایندهای خنک‌کاری، دستگاهی حیاتی به نام برج خنک کننده (Cooling Tower) قرار دارد. برج خنک‌کننده با جذب گرمای آب در گردش تجهیزات و دفع آن به محیط، دمای سیال را کاهش داده و آن را مجدداً آماده چرخه خنک‌کاری می‌سازد.
مجموعه دماسازان به عنوان یکی از نام‌های باسابقه و پیشرو در صنعت طراحی و تولید تجهیزات برودتی و حرارتی، سبد کاملی از برج‌های خنک‌کننده مدرن را مطابق با استانداردهای بین‌المللی و نیازهای اقلیمی کشور به بازار عرضه می‌کند.
برج خنک‌کننده چیست و چگونه کار می‌کند؟
برج خنک‌کننده یک مبدل حرارتی ویژه است که در آن آب داغ خروجی از تجهیزات صنعتی (مانند چیلرهای آب خنک، کوره‌های القایی، دستگاه‌های تزریق پلاستیک، کمپرسورها و دیزل ژنراتورها) با جریان هوا در تماس مستقیم یا غیرمستقیم قرار می‌گیرد تا حرارت خود را به اتمسفر منتقل کند.
مکانیزم اصلی خنک‌کاری در اکثر برج‌های خنک‌کننده بر پایه سرمایش تبخیری است. وقتی آب گرم وارد برج می‌شود، توسط نازل‌ها بر روی سطوح تبادل حرارت (پکینگ‌ها) پاشیده می‌شود تا سطح تماس آب و هوا به حداکثر برسد. همزمان، فن‌های قدرتمند دستگاه جریان هوای تازه را از میان این سطوح عبور می‌دهند. در اثر این تماس، درصد بسیار کمی از آب تبخیر شده و انرژی لازم برای این تبخیر (گرمای نهان) از بدنه اصلی آب گرفته می‌شود؛ در نتیجه دمای حجم باقی‌مانده آب به شدت کاهش یافته و آب سردشده از طریق تشتک زیرین دستگاه مجدداً به سمت فرایند صنعتی یا چیلر پمپ می‌شود.
بررسی تخصصی انواع برج خنک‌کننده در مجموعه دماسازان
با توجه به تنوع شرایط آب و هوایی، کیفیت آب مصرفی، نوع صنعت و حساسیت فرآیندهای خنک‌کاری، شرکت دماسازان دو دسته‌بندی اصلی و قدرتمند از برج‌های خنک‌کننده را با بالاترین کیفیت مهندسی، بدنه مقاوم فایبرگلاس (FRP) و قطعات استاندارد تولید و عرضه می‌نماید:

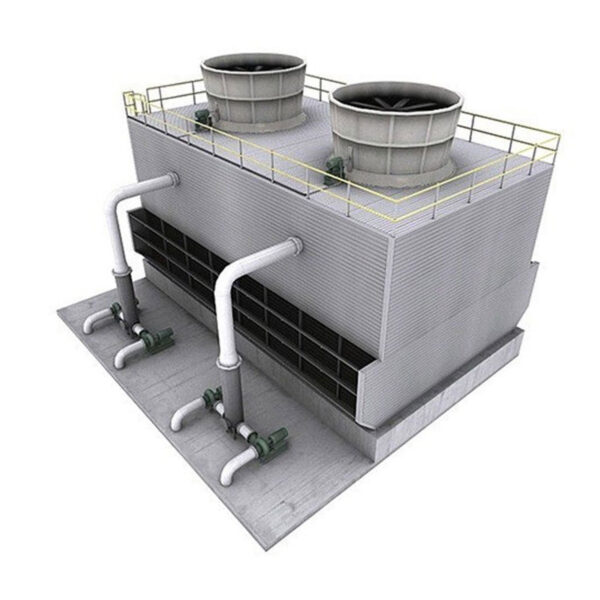

۱. برج خنک‌کننده مدار باز (Open Circuit Cooling Tower)
برج خنک‌کننده مدار باز، رایج‌ترین، پرکاربردترین و اقتصادی‌ترین نوع برج خنک‌کننده در صنایع و سیستم‌های تهویه مطبوع است. در این ساختار، سیال خنک‌شونده (آب) مستقیماً با جریان هوای آزاد در تماس قرار می‌گیرد.
مکانیزم و نحوه عملکرد:
آب گرم خروجی از چیلر یا خط تولید از طریق لوله‌های ورودی به بالای برج هدایت شده و توسط نازل‌های ضد انسداد بر روی پکینگ‌ها (Packing) اسپری می‌شود. پکینگ‌ها لایه‌های مشبکی از جنس PVC یا PP هستند که جریان آب را به قطرات بسیار ریز و لایه‌های نازک تبدیل می‌کنند. فن برج خنک‌کننده هوای خشک بیرون را از لورها (ورودی‌های هوا) به داخل کشیده و از میان پکینگ‌ها عبور می‌دهد. تماس مستقیم آب و هوا باعث تبخیر بخشی از آب و خنک شدن سریع مابقی آن می‌شود. آب سرد در تشتک (Basin) جمع‌آوری شده و دوباره به سیستم بازمی‌گردد.
ویژگی‌ها و مزایای برج خنک‌کننده مدار باز دماسازان:
-
بازده حرارتی بسیار بالا: تماس مستقیم و بی‌واسطه آب و هوا باعث می‌شود این مدل بالاترین راندمان خنک‌کاری را در ابعاد مشابه ارائه دهد.
-
قیمت اولیه مقرون‌به‌صرفه: هزینه ساخت و خرید برج‌های مدار باز نسبت به مدل‌های مدار بسته پایین‌تر بوده و سرمایه‌گذاری اولیه کمتری نیاز دارد.
-
بدنه فایبرگلاس (FRP) مقاوم: بدنه این برج‌ها در دماسازان از رزین‌های ایزوفتالیک و الیاف سوزنی و حصیری متراکم ساخته می‌شود که در برابر پوسیدگی، خوردگی شیمیایی، اشعه ماوراء بنفش (UV) و تغییرات جوی ۱۰۰٪ مقاوم است.
-
کاربردها: انتخابی عالی برای چیلرهای تراکمی و جذبی آب خنک، صنایع پلاستیک، صنایع غذایی، سیستم‌های HVAC تجاری و مسکونی و هر فرآیندی که آب مصرفی آن سختی بالایی نداشته باشد.

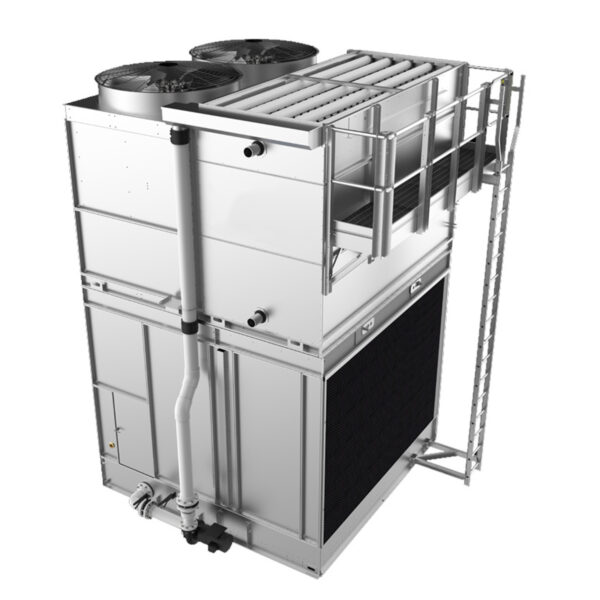

۲. برج خنک‌کننده مدار بسته (Closed Circuit Cooling Tower)
در بسیاری از صنایع حساس، آب در گردش خط تولید یا تجهیزات صنعتی حاوی مواد شیمیایی خاص است یا باید کاملاً خالص، بدون سختی، بدون رسوب و بدون هیچ‌گونه آلودگی باقی بماند. در چنین شرایطی، امکان تماس مستقیم آب با هوای آزاد وجود ندارد؛ زیرا تماس با هوا باعث ورود گرد و غبار، تبخیر آب خالص و ایجاد رسوب شدید در تجهیزات گران‌قیمت می‌شود. راهکار مهندسی دماسازان برای این چالش، برج خنک‌کننده مدار بسته است.
مکانیزم و نحوه عملکرد:
در برج خنک‌کننده مدار بسته، سیال اصلی فرآیند (آب خالص، روغن، یا ترکیب آب و گلیکول) در داخل یک کویل حرارتی (از جنس مس، استیل یا گالوانیزه گرم) جریان دارد و کاملاً از محیط بیرون ایزوله است. این سیال هرگز با هوای آزاد تماس پیدا نمی‌کند.
برای خنک کردن کویل، یک مدار ثانویه کمکی (مدار اسپری آب) در داخل برج تعبیه شده است. پمپ آب پاشش، آب تشتک را به بالای کویل منتقل کرده و آن را روی سطح خارجی لوله‌های کویل می‌ریزد. همزمان فن دستگاه هوا را از روی کویل عبور می‌دهد. تبخیر آبِ اسپری‌شده بر روی سطح خارجی کویل، باعث جذب گرمای سیال درون کویل و خنک شدن آن می‌شود.
مزایای برج خنک‌کننده مدار بسته دماسازان:
-
عدم ایجاد رسوب و گرفتگی در تجهیزات اصلی: چون سیال درون مدار بسته بدون تغییر حجم و بدون تبخیر می‌‌چرخد، هیچ‌گونه رسوب، جلبک یا آلودگی وارد تجهیزات صنعتی، کوره‌ها یا چیلر نمیشود.
-
صرفه‌جویی چشمگیر در مصرف آب و مواد شیمیایی: میزان مصرف و تبخیر آب در این مدل به مراتب کمتر از برج‌های مدار باز است و نیازی به تزریق مداوم سختی‌گیر یا مواد ضد جلبک به سیال اصلی نیست.
-
قابلیت خنک‌کاری سیالات گوناگون: علاوه بر آب، امکان خنک‌کاری انواع روغن‌های صنعتی، گازها و سیالات شیمیایی در این برج‌ها وجود دارد.
-
مناسب برای مناطق کم‌آب و اقلیم‌های دارای گرد و غبار: این برج‌ها بهترین گزینه برای مناطق کویری و صنایعی هستند که با بحران آب یا آلودگی شدید هوای محیط مواجه‌اند.
مقایسه اجمالی برج خنک‌کننده مدار باز و مدار بسته
| پارامتر بررسی | برج خنک‌کننده مدار باز | برج خنک‌کننده مدار بسته |
| تماس آب با هوا | مستقیم | غیرمستقیم (از طریق کویل) |
| امکان رسوب‌گذاری در خط تولید | متوسط تا بالا (نیازمند سختی‌گیر) | صفر (سیال اصلی ایزوله است) |
| هزینه خرید اولیه | اقتصادی و پایین‌تر | بالاتر (به دلیل وجود کویل) |
| مصرف آب | بالاتر (به دلیل تبخیر مستقیم) | بسیار کمتر و بهینه‌تر |
| تجهیزات هدف | چیلرهای تهویه، صنایع عمومی | کوره‌های القایی، صنایع دارویی و حساس |
نکات مهم در زمان خرید برج خنک‌کننده
خرید برج خنک‌کننده یک سرمایه‌گذاری حساس و بلندمدت است. انتخاب اشتباه دستگاه می‌تواند منجر به افت تولید در کارخانه، خرابی کمپرسور چیلر، مصرف بیش از حد آب و برق و استلاک زودهنگام تجهیزات شود. در زمان سفارش و خرید برج خنک‌کننده صنعتی، حتماً نکات زیر را مد نظر قرار دهید:
۱. تعیین دقیق پارامترهای ترمودینامیکی (دمای ورودی، خروجی و مرطوب):
مهم‌ترین عامل در محاسبه ظرفیت برج خنک‌کننده، دانستن سه دمای کلیدی است:
-
دمای آب گرم ورودی به برج
-
دمای آب سرد مورد نیاز خروجی از برج
-
دمای حباب مرطوب محیط در گرم‌ترین روز سال منطقه.تفاضل دمای خروجی با دمای حباب مرطوب تعیین‌کننده ابعاد واقعی برج خواهد بود.
۲. سنجش دبی آب در گردش:
حجم آبي که در هر دقیقه یا ساعت باید از برج عبور کند باید دقیقاً بر اساس توان برودتی چیلر یا بار حرارتی خط تولید محاسبه شود.
۳. کیفیت و آنالیز شیمیایی آب ورودی:
اگر آب منطقه‌ای دارای سختی بالا، املاح فراوان یا خاصیت اسیدی/بازی باشد، نوع پکینگ‌ها در برج مدار باز باید به جای پکینگ‌های فیلمی (Film Packing)، از نوع پکینگ‌های اسپلش (Splash Packing) انتخاب شود تا دچار گرفتگی نشوند. در صورت بالا بودن شدید سختی یا ارزشمند بودن سیال، خرید برج مدار بسته الزامی است.
۴. جنس بدنه و کیفیت قطعات کامپوزیتی:
در برج‌های فایبرگلاس، ضخامت لایه‌های کامپوزیت، جنس رزین (ایزوفتالیک در برابر اورتوفتالیک) و وجود لایه محافظ Gelcoat ضد UV حیاتی است. بدنه ضعیف در برابر تابش خورشید و ارتعاشات فن به مرور زمان دچار تغییر شکل و ترک‌خوردگی می‌شود.
۵. نوع سیستم انتقال قدرت و فن‌ها:
فن‌های برج خنک‌کننده باید از نوع ایرفویل (Airfoil) با بالانس دینامیکی بالا و صدای کم باشند. در ظرفیت‌های بالا، استفاده از سیستم کاهش دور (گیربکس یا تسمه‌پلی) برای تنظیم سرعت چرخش فن و کاهش استهلاک موتور ضروری است.
۶. محدودیت‌های فضایی و جانمایی:
محل نصب برج خنک‌کننده (پشت‌بام یا محوطه باز) باید دارای تهویه هوای آزاد کافی باشد. نصب برج در فضاهای محصور باعث چرخش مجدد هوای مرطوب خروجی به داخل برج (Recirculation) و افت شدید راندمان خنک‌کاری می‌شود.
چرا باید از دماسازان خرید کرد؟
انتخاب سازنده و تامین‌کننده معتبر، تضمین‌کننده عملکرد بی‌نقص سیستم برودتی شما در داغ‌ترین روزهای سال است. شرکت دماسازان با تکیه بر سال‌ها تجربه درخشان، دانش مهندسی روز و ارائه محصولات استاندارد، دلایل متعددی را برای جلب اعتماد کارفرمایان و مهندسان مشاور ارائه می‌دهد:
-
محاسبات دقیق مهندسی و طراحی سفارشی: در دماسازان هیچ دستگاهی بدون محاسبه دقیق نرم‌افزاری ساخته نمیشود. تیم مهندسی ما با دریافت داده‌های اقلیمی منطقه و آنالیز بار حرارتی پروژه شما، دقیق‌ترین ظرفیت واقعی (تن تبرید) را محاسبه کرده و برج خنک‌کننده را متناسب با نیاز اختصاصی شما طراحی و تولید می‌کند.
-
استفاده از برترین متریال و قطعات استاندارد: دماسازان در ساخت برج‌های خنک‌کننده از مرغوب‌ترین رزین‌های ضد خوردگی، پکینگ‌های باکیفیت و کندسوز (Self-Extinguishing)، نازل‌های مربعی یا بالت‌آنی ضد رسوب، لوله‌ها و کویل‌های استاندارد و الکتروموتورهای پرقدرت با گرید حفاظتی IP55 استفاده می‌کند.
-
تنوع کامل محصولات و ساخت برج‌های هایبریدی و خاص: چه پروژه شما نیازمند یک برج مدار باز ساده برای ساختمان مسکونی باشد و چه نیازمند برج‌های عظیم مدار بسته با کویل‌های مسی و استیل برای صنایع فولاد و کوره القایی، دماسازان راهکار جامع آن را در اختیار دارد.
-
قیمت رقابتی به دلیل عرضه مستقیم از کارخانه: با خرید مستقیم از دماسازان، شما محصولات را بدون واسطه‌گری دلالان و با قیمت واقعی تولیدکننده تهیه می‌کنید که این امر صرفه‌جویی چشمگیری در بودجه سرمایه‌گذاری پروژه شما ایجاد می‌کند.
-
گارانتی طلایی و خدمات پس از فروش پاسخگو:تمامی برج‌های خنک‌کننده دماسازان دارای گارانتی معتبر بدنه و قطعات فنی، به همراه سال‌ها خدمات پس از فروش در سراسر کشور هستند. تکنسین‌های مجرب دماسازان از مرحله جانمایی، نصب، راه‌اندازی تا تامین قطعات یدکی و سرویس‌های دوره‌ای در کنار شما خواهند بود.
جمع‌بندی
برج خنک‌کننده یکی از حیاتی‌ترین ارکان سیستم‌های برودتی و خطوط تولید صنعتی است. انتخاب هوشمندانه بین برج خنک‌کننده مدار باز (برای کاربردهای عمومی با بازدهی بالا و هزینه مناسب) و برج خنک‌کننده مدار بسته (برای صنایع حساس، بدون رسوب و با صرفه‌جویی در مصرف آب)، تضمین‌کننده راندمان بالا و طول عمر تجهیزات شماست.
جهت دریافت مشاوره فنی رایگان، انجام محاسبات ظرفیت برودتی، استعلام قیمت به‌روز و ثبت سفارش، همین امروز با کارشناسان متخصص مجموعه دماسازان تماس حاصل فرمایید یا از طریق وب‌سایت اقدام نمایید.
