شیر یک‌طرفه

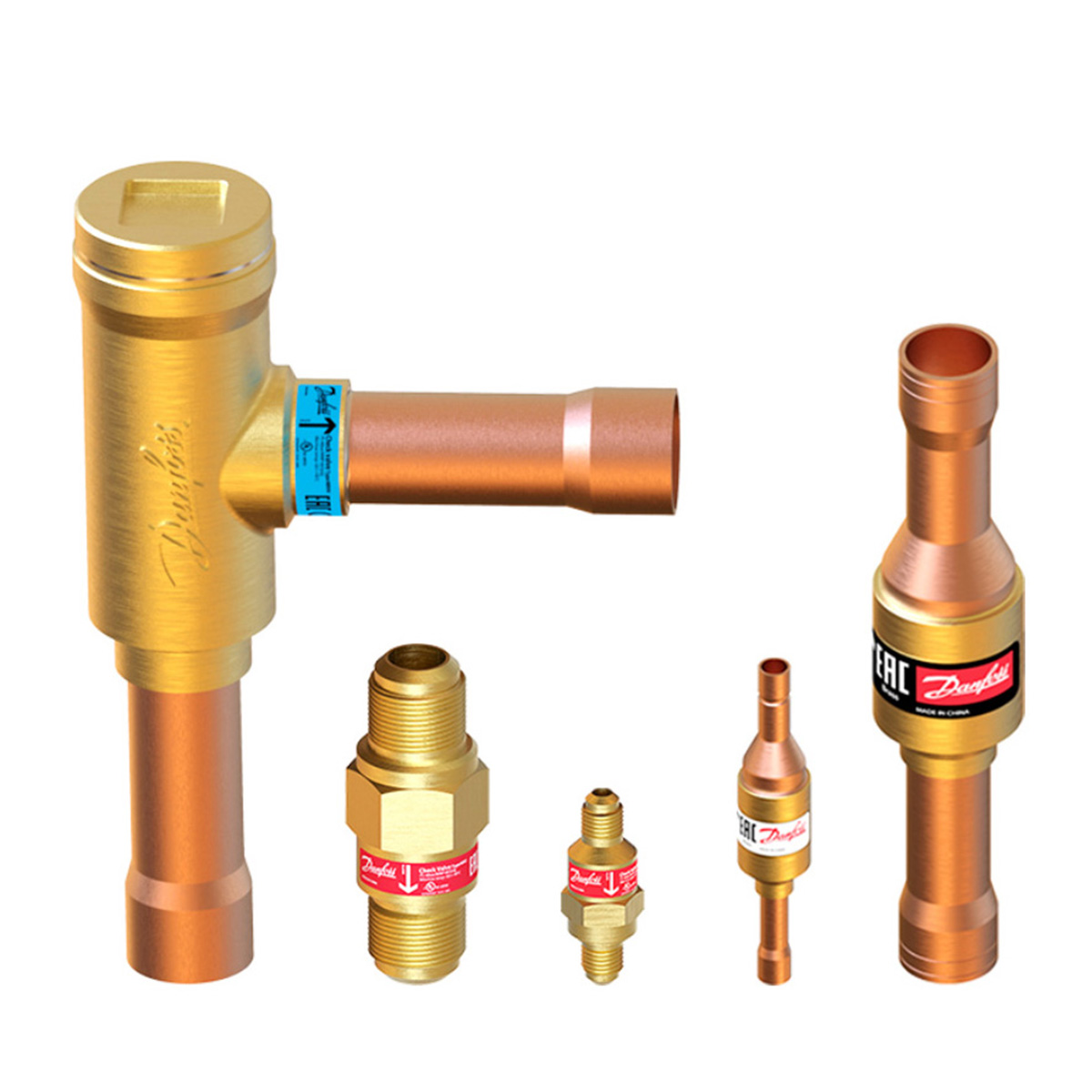

شیر یک‌طرفه لوله‌کشی تبرید (Refrigeration Check Valve)
مقدمه
در طراحی و بهره‌برداری از سیستم‌های تبرید و تهویه مطبوع، کنترل جهت جریان مبرد اهمیت ویژه‌ای دارد. حرکت برگشتی مبرد یا جریان معکوس در خطوط لوله می‌تواند مشکلات جدی از جمله کاهش راندمان، آسیب به کمپرسور و ایجاد شوک‌های هیدرولیکی را به همراه داشته باشد. یکی از مؤثرترین قطعات برای جلوگیری از این مشکلات، شیر یک‌طرفه (Check Valve) است.
شیر یک‌طرفه در مسیر لوله نصب می‌شود و تنها اجازه عبور جریان مبرد در یک جهت را می‌دهد. این عملکرد ساده اما حیاتی، نقش بزرگی در افزایش ایمنی، راندمان و طول عمر سیستم‌های برودتی ایفا می‌کند.
شیر یک‌طرفه چیست؟
شیر یک‌طرفه (Check Valve) یک قطعه مکانیکی است که طراحی آن به گونه‌ای است که مبرد فقط در یک جهت حرکت کند و در صورت تلاش برای برگشت جریان، مسیر به طور خودکار بسته شود. این ویژگی باعث می‌شود که از بازگشت مبرد مایع یا گاز به سمت کمپرسور و سایر تجهیزات جلوگیری گردد.
وظایف شیر یک‌طرفه در لوله‌کشی تبرید
1. جلوگیری از برگشت مایع مبرد به کمپرسور و جلوگیری از پدیده ضربه مایع (Liquid Slugging).
2. حفظ فشار در بخش‌های مختلف سیستم پس از خاموش شدن کمپرسور.
3. افزایش راندمان سیستم با جلوگیری از جریان معکوس در زمان تغییر بار.
4. محافظت از تجهیزات مانند شیر انبساط و اواپراتور.
5. بهبود پایداری سیستم‌های چندمداره با کنترل جریان در مسیرهای فرعی.
ساختار شیر یک‌طرفه
شیرهای یک‌طرفه در سیستم‌های تبرید معمولاً از اجزای زیر تشکیل می‌شوند:
• بدنه (Body): از برنج، فولاد یا مس ساخته می‌شود.
• دیسک یا پیستون (Disc/Piston): بخش متحرکی که در اثر جریان باز شده و در برابر برگشت بسته می‌شود.
• فنر بازگشت (Spring): برای بستن مسیر در نبود جریان.
• نشستگاه (Seat): محل آب‌بندی جریان.
انواع شیر یک‌طرفه در تبرید
1. شیر یک‌طرفه فنردار (Spring Loaded Check Valve)
• پرکاربردترین نوع در تبرید.
• دارای فنر بازگشت برای بسته‌شدن سریع مسیر.
2. شیر یک‌طرفه بدون فنر (Swing Check Valve)
• دیسک به صورت لولایی عمل می‌کند.
• مناسب برای سیستم‌های بزرگ با جریان زیاد.
3. شیر یک‌طرفه پیستونی (Piston Type Check Valve)
• مقاومت بالا در برابر فشار.
• کاربرد در سیستم‌های صنعتی و ظرفیت بالا.
محل نصب شیر یک‌طرفه در مدار تبرید
• خط مایع: جلوگیری از برگشت جریان به کندانسور.
• خط دهش (Discharge): حفاظت کمپرسور از برگشت گاز داغ.
• مدارهای موازی در اواپراتورها یا کندانسورها: کنترل جریان در مسیرهای فرعی.
• سیستم‌های پمپ حرارتی: برای جلوگیری از اختلال در عملکرد شیر چهارطرفه.
استانداردهای مرتبط با شیر یک‌طرفه
• ASHRAE Standard 15: الزامات ایمنی تجهیزات تبرید.
• EN 378: استاندارد اروپایی طراحی سیستم‌های برودتی.
• UL & CSA Listed: ایمنی تجهیزات تحت فشار.
معیارهای انتخاب شیر یک‌طرفه مناسب
1. سازگاری با نوع مبرد (R22، R134a، R404A، R410A و غیره).
2. تحمل فشار کاری و فشار تست.
3. نوع اتصال (لحیمی، دنده‌ای یا فلنجی).
4. حداقل افت فشار در حالت عبور جریان.
5. کیفیت آب‌بندی دیسک و نشیمنگاه.
6. سرعت واکنش به جریان برگشتی.
خطاها و مشکلات رایج در شیر یک‌طرفه
• گیر کردن دیسک به دلیل وجود ذرات و آلودگی در مبرد.
• خرابی فنر و عدم بسته‌شدن کامل مسیر.
• نشتی از نشیمنگاه به علت سایش یا خوردگی.
• انتخاب سایز نامناسب که موجب افت فشار یا عدم عملکرد صحیح می‌شود.
نکات نصب و نگهداری شیر یک‌طرفه
• نصب در جهت صحیح جریان (علامت فلش روی بدنه باید رعایت شود).
• تمیز بودن لوله‌ها قبل از نصب برای جلوگیری از ورود براده و ذرات.
• استفاده از فیلتر درایر مناسب برای جلوگیری از آلودگی.
• بازبینی دوره‌ای عملکرد و تست نشتی.
اهمیت شیر یک‌طرفه در افزایش راندمان و ایمنی
• جلوگیری از آسیب جدی به کمپرسور.
• حفظ فشار و پایداری سیستم در زمان خاموشی.
• کاهش مصرف انرژی با جلوگیری از برگشت جریان.
• افزایش عمر مفید تجهیزات تبرید.
