فیلتر درایر (Filter Drier) | قلب حفاظت سیستم‌های برودتی و تهویه مطبوع
مقدمه
در هر سیستم برودتی و تهویه مطبوع، سلامت مبرد و روغن گردش‌کننده یکی از مهم‌ترین عوامل در عملکرد پایدار و طولانی‌مدت تجهیزات است. حضور رطوبت، ذرات آلاینده، گردوغبار و اسیدهای ناشی از تجزیه روغن یا مبرد می‌تواند منجر به مشکلاتی مانند مسدود شدن شیر انبساط، آسیب به کمپرسور و کاهش راندمان سیستم شود.
فیلتر درایر (Filter Drier) قطعه‌ای حیاتی است که با ترکیبی از قابلیت فیلتراسیون و جذب رطوبت، نقش کلیدی در حفاظت از مدار برودتی ایفا می‌کند. این قطعه کوچک اما تأثیرگذار به‌عنوان اولین خط دفاعی سیستم عمل کرده و هزینه‌های تعمیر و نگهداری را به میزان چشمگیری کاهش می‌دهد.
فیلتر درایر چیست؟
فیلتر درایر یک وسیله مکانیکی است که در مسیر خط مایع یا خط مکش سیستم‌های سرمایشی نصب می‌شود. این قطعه با استفاده از مواد جاذب رطوبت (مانند سیلیکاژل یا زئولیت) و المنت‌های فیلتراسیون، ذرات ناخالصی و رطوبت را از مبرد جدا می‌کند.
وظایف اصلی فیلتر درایر
- جذب رطوبت مدار
رطوبت حتی در مقادیر بسیار کم می‌تواند موجب تشکیل اسید هیدروفلوئوریک یا هیدروکلریک در مدار شود که به کمپرسور و اجزای فلزی آسیب جدی می‌زند. - جذب اسیدهای مخرب
فیلتر درایرهای مدرن دارای ترکیباتی هستند که علاوه بر رطوبت، اسیدهای مضر ایجادشده در مدار را جذب می‌کنند. - فیلتراسیون ذرات معلق
براده‌های فلزی، گردوغبار یا ذرات حاصل از سایش قطعات، توسط المنت فیلتر درایر به دام می‌افتند. - محافظت از شیر انبساط و کمپرسور
جلوگیری از ورود ناخالصی‌ها به شیر انبساط و جلوگیری از گرفتگی مسیرهای باریک، نقش حیاتی فیلتر درایر است.
ساختار داخلی فیلتر درایر
یک فیلتر درایر استاندارد معمولاً شامل بخش‌های زیر است:
- بدنه فلزی مقاوم (فولاد یا برنج) با پوشش ضدخوردگی
- المنت فیلتر مکانیکی برای حذف ذرات
- ماده جاذب رطوبت (Desiccant) مانند سیلیکاژل، آلومینای فعال یا زئولیت
- توری‌های نگهدارنده جهت جلوگیری از رها شدن ذرات جاذب
- اتصالات جوشی یا پیچی برای نصب در مدار
انواع فیلتر درایر
- فیلتر درایر خط مایع (Liquid Line Filter Drier)
- رایج‌ترین نوع
- نصب در خروجی کندانسور و قبل از شیر انبساط
- وظیفه جذب رطوبت و ذرات قبل از ورود به اواپراتور
- فیلتر درایر خط مکش (Suction Line Filter Drier)
- نصب در خط مکش ورودی کمپرسور
- طراحی‌شده برای جذب اسیدها و ذرات در زمان بازگشت مبرد
- مناسب در شرایطی که سیستم دچار سوختگی سیم‌پیچ کمپرسور شده باشد

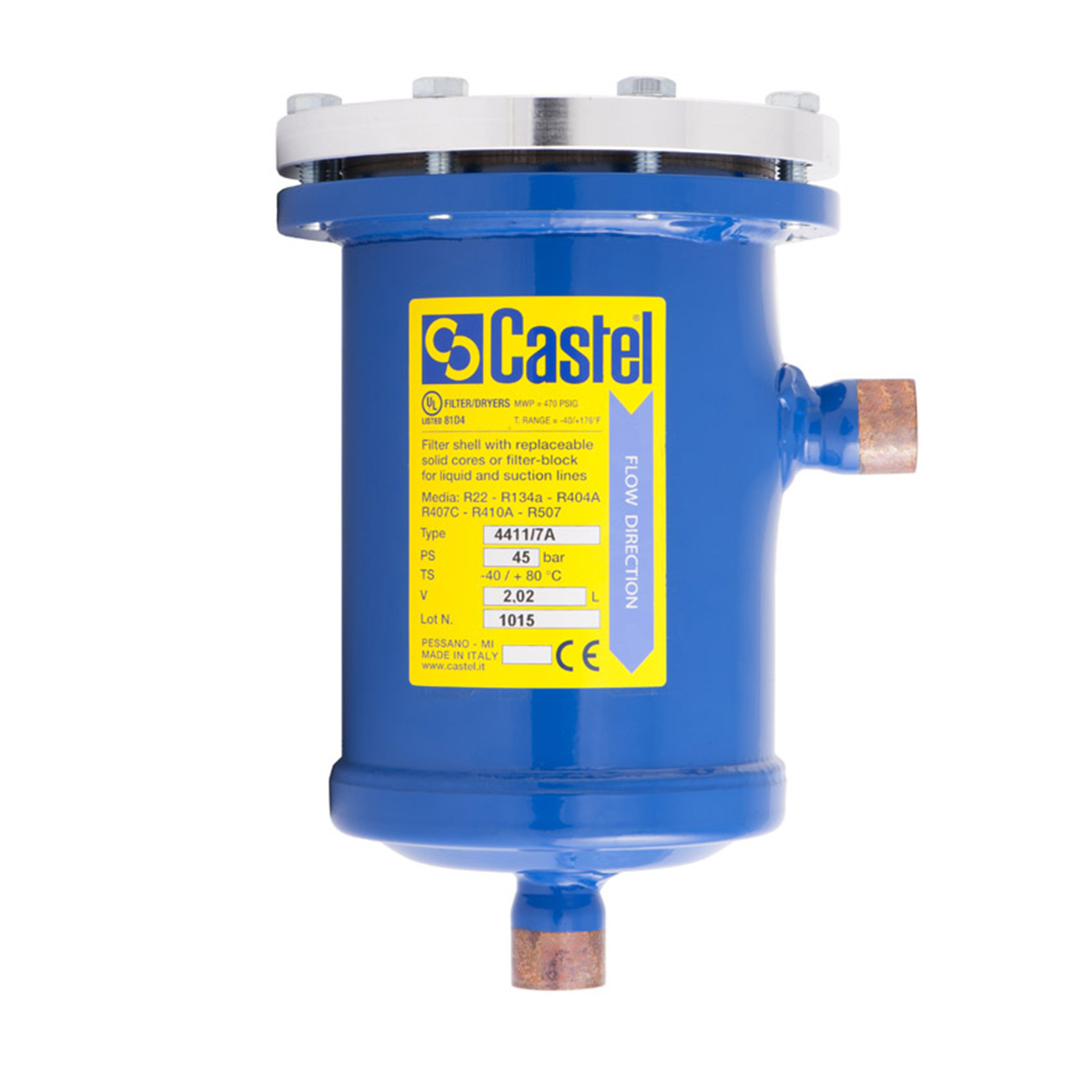

- فیلتر درایر قابل تعویض (Replaceable Core Filter Drier)
- مخصوص سیستم‌های صنعتی بزرگ
- دارای هوزینگ فلزی و المنت قابل تعویض
- امکان سرویس و نگهداری آسان در ظرفیت‌های بالا
مواد جاذب (Desiccants) در فیلتر درایر
- سیلیکاژل (Silica Gel): مناسب برای جذب رطوبت، پایداری حرارتی بالا
- زئولیت (Molecular Sieve): قدرت جذب بسیار بالا، مخصوص مبردهای HFC و HCFC
- آلومینای فعال (Activated Alumina): قابلیت جذب رطوبت و اسیدها
- ترکیبات ترکیبی: برای کارایی بیشتر، برخی فیلتر درایرها از ترکیب زئولیت و آلومینا استفاده می‌کنند
استانداردها و شاخص‌های انتخاب فیلتر درایر
- ASHRAE Standard 63: استاندارد تجهیزات حذف رطوبت و ناخالصی در سیستم‌های برودتی
- UL Listed: تضمین ایمنی عملکرد در فشارهای بالا
- DIN EN 12284: استاندارد اروپایی تجهیزات تصفیه مبرد
- ظرفیت جذب رطوبت (بر حسب گرم آب جذب‌شده در هر گرم ماده جاذب)
- ظرفیت عبور مبرد (بر حسب kW یا BTU/hr)
معیارهای انتخاب فیلتر درایر مناسب
- سازگاری با نوع مبرد (R134a, R22, R410a, R404a و غیره)
- ظرفیت سرمایشی سیستم
- قطر لوله و نوع اتصال (لحیمی یا پیچی)
- نوع کاربری (تجاری، صنعتی یا خانگی)
- میزان جذب رطوبت و اسید
- امکان سرویس و تعویض
علائم خرابی یا اشباع فیلتر درایر
- افت فشار بیش از حد در خط مایع
- تغییر رنگ نشانگر رطوبت در سایت‌گلس
- ایجاد یخ‌زدگی یا برفک در اطراف بدنه فیلتر
- کاهش راندمان سیستم و عملکرد نامنظم کمپرسور
نگهداری و تعویض فیلتر درایر
- تعویض در هر بار تعمیر یا باز کردن مدار برودتی الزامی است
- در سیستم‌هایی که کمپرسور سوخته باشد، باید فیلتر درایر خط مکش نیز نصب و پس از چند روز تعویض شود
- نگهداری در محیط خشک و خنک پیش از نصب ضروری است تا از جذب رطوبت هوا جلوگیری شود
خطاهای رایج در استفاده از فیلتر درایر
- استفاده از فیلتر نامناسب برای نوع مبرد
- نصب در محل نادرست (مثلاً بعد از شیر انبساط)
- استفاده طولانی بدون تعویض پس از سرویس سیستم
- انتخاب ظرفیت پایین که موجب افت فشار می‌شود
اهمیت فیلتر درایر در افزایش عمر سیستم
وجود فیلتر درایر استاندارد، علاوه بر جلوگیری از آسیب به کمپرسور، موجب افزایش طول عمر سیستم، کاهش توقف‌های ناگهانی، صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های نگهداری می‌شود.
