لوله و اتصالات مسی
لوله و اتصالات مسی در سیستم‌های تهویه مطبوع و تبرید
مقدمه
لوله‌ها و اتصالات مسی، از مهم‌ترین اجزای هر سیستم سرمایشی، گرمایشی و تهویه مطبوع محسوب می‌شوند. وظیفه اصلی آن‌ها انتقال مبرد (Refrigerant) بین بخش‌های مختلف مدار تبرید است. انتخاب صحیح لوله مسی و اتصالات مناسب، تأثیر مستقیمی بر راندمان، طول عمر و ایمنی سیستم دارد.
به دلیل خواص فیزیکی و شیمیایی ویژه، مس بهترین انتخاب برای صنعت تبرید و تهویه مطبوع است. مقاومت در برابر خوردگی، رسانایی حرارتی بالا، قابلیت شکل‌پذیری و جوش‌پذیری از مهم‌ترین ویژگی‌های این فلز محسوب می‌شود.
ویژگی‌های فنی لوله مسی
- رسانایی حرارتی بالا: انتقال سریع حرارت بین مبرد و محیط.
- مقاومت مکانیکی مناسب: تحمل فشارهای کاری بالا در مبردهایی مانند R410A.
- مقاومت در برابر خوردگی: طول عمر طولانی در شرایط مختلف محیطی.
- قابلیت خم‌کاری و لحیم‌کاری آسان: سهولت نصب در پروژه‌های مختلف.
- سطح داخلی صاف: کاهش افت فشار و جلوگیری از رسوب.
انواع لوله مسی در سیستم‌های برودتی
- لوله مسی سخت (Hard Drawn)
- تولید شده از فرآیند کشش سرد.
- مناسب برای مسیرهای مستقیم و طولانی.
- پرکاربرد در سیستم‌های اسپلیت و چیلر.
- لوله مسی نرم (Annealed)
- انعطاف‌پذیر و مناسب برای مسیرهای با تغییر زاویه زیاد.
- به راحتی خم می‌شود و نیاز به اتصالات کمتری دارد.
- پرکاربرد در اتصال یونیت داخلی و خارجی اسپلیت‌ها.
- لوله‌های کلافی (Coils)
- عرضه در رول‌های 15 تا 50 متری.
- کاهش پرت و اتصالات اضافی.
استانداردهای لوله مسی
لوله‌های مسی باید بر اساس استانداردهای بین‌المللی تولید شوند تا ایمنی و کیفیت آن‌ها تضمین گردد. مهم‌ترین استانداردها:
- ASTM B280: برای لوله‌های مسی سیستم‌های تبرید.
- EN 12735-1: استاندارد اروپایی برای لوله‌های مبرد.
- JIS H3300: استاندارد ژاپنی.

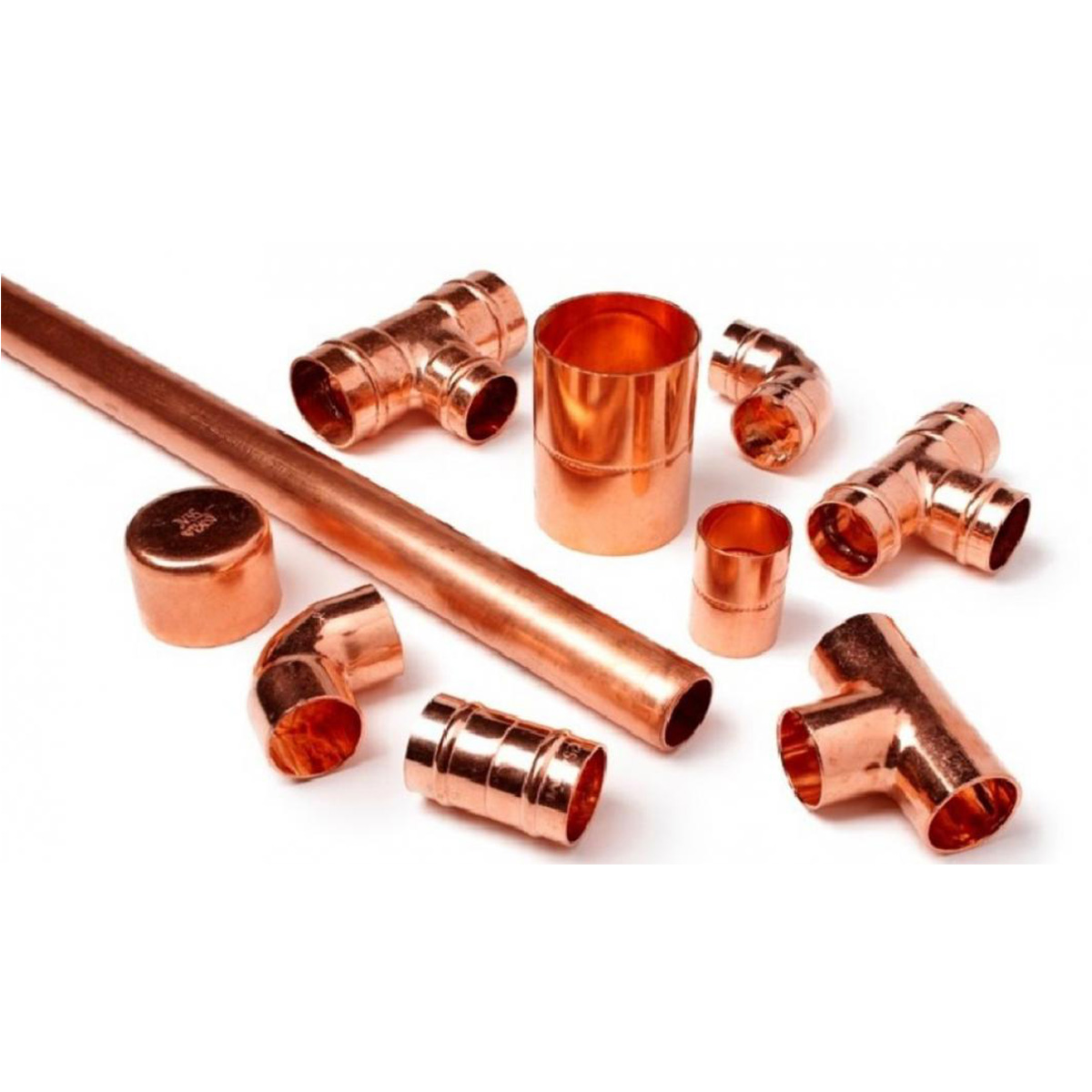

انواع اتصالات مسی
- بوشن (Coupling)
برای اتصال دو لوله در یک راستا استفاده می‌شود.
- زانویی (Elbow)
تغییر جهت لوله در زوایای 45 یا 90 درجه.
- سه‌راهی (Tee)
انشعاب گرفتن از مسیر اصلی لوله.
- مهره و فلر (Flare Nut & Flare Fitting)
اتصال مکانیکی لوله‌ها به شیر سرویس یا کمپرسور.
- کپ (Cap)
مسدود کردن انتهای لوله‌ها.
- ردیوسر (Reducer)
تبدیل قطر لوله از سایز بزرگ به کوچک یا بالعکس.
نکات نصب لوله و اتصالات مسی
- استفاده از ابزار برش استاندارد برای جلوگیری از له‌شدگی لوله.
- گاززدایی (N2 Purging) هنگام جوشکاری برای جلوگیری از اکسیداسیون داخلی.
- عایق‌کاری کامل لوله‌ها برای جلوگیری از اتلاف انرژی و تعریق.
- انتخاب قطر مناسب لوله بر اساس ظرفیت سیستم و نوع مبرد.
- استفاده از اتصالات استاندارد با آلیاژهای مقاوم در برابر فشار و دما.
نقش لوله و اتصالات مسی در سیستم‌های مختلف
- اسپلیت یونیت‌ها: انتقال مبرد بین یونیت داخلی و خارجی.
- چیلرها: اتصال کمپرسور، اواپراتور و کندانسور.
- سردخانه‌ها: انتقال مبرد در مدارهای طولانی.
- پکیج‌های روفتاپ: اتصال قطعات داخلی سیستم تبرید.
مزایای استفاده از لوله و اتصالات مسی نسبت به سایر متریال‌ها
- مقاومت بیشتر نسبت به لوله‌های آلومینیومی.
- راندمان انرژی بالاتر به دلیل هدایت حرارتی بیشتر.
- ایمنی بالا و کاهش احتمال نشتی.
- طول عمر بالا در مقایسه با لوله‌های فولادی یا پلاستیکی.
چالش‌ها و محدودیت‌ها
- قیمت نسبتاً بالا در مقایسه با لوله‌های جایگزین.
- نیاز به مهارت فنی در جوشکاری و لحیم‌کاری.
- افزایش وزن در پروژه‌های بزرگ.
